XHGG500通訊電纜故障測試儀具有脈沖反射和智能電橋兩種測試方法，適用于測量市話鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣、接觸不良等故障的位置。

★ 自動測試故障點，但保留有手動測試功能
★ 能夠測試絕緣電阻和環路電阻
★ 采用自動增益和自動阻抗平衡技術無需手動調節

☆ 量程范圍：8km，無測試盲區
☆ 測試精度：2km時為1m　大于2km時為8m
☆ 脈沖寬度：80ns～10μs自動調節 智能電橋測試法
☆ 能夠測試絕緣不良電阻較大值：100МΩ
☆ 測試精度：±1%×電纜全長
☆ 能夠測試電纜的距離：9999m
☆ 電池連續工作時間5小時

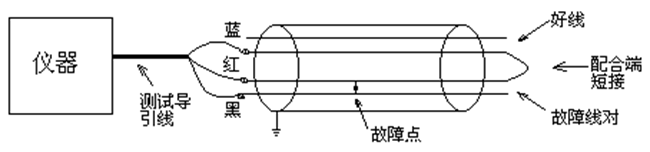

接地故障接線圖

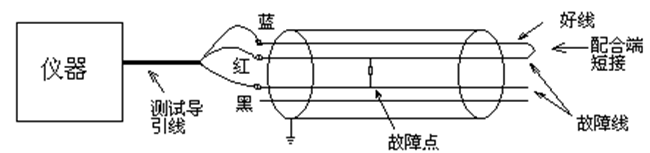

它混故障接線圖

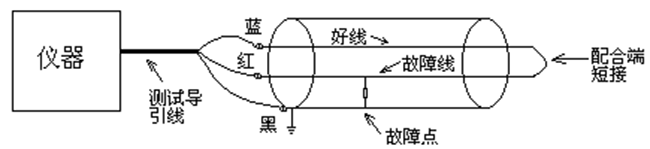

自混故障接線圖

1. 現象:無法開機，或開機后很快自動關機。
原因:電池電壓不足。
處理:充電。
2. 現象:開機后,儀器顯示混亂,而且無法關機。
原因:儀器受到強干擾，已死機。
處理:插上充電器，儀器會(huì )自動關機。拔下充電插頭,重新開機。
