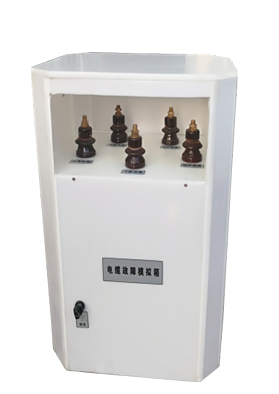

XHGG510系列電纜故障模擬系統主要用于各個行業培訓電力電纜檢測人員?？梢阅M電力電纜各種類型的所有故障如：開路、短路、高阻、低阻、閃絡(luò )性、泄漏性、接頭等等。

★ 可以模擬近端和遠端低阻故障波形；
★ 可以模擬近端和遠端短路故障波形；
★ 可以模擬近端和遠端開路故障波形；
★ 可以模擬近端和遠端泄漏性高阻故障波形；
★ 可以模擬近端和遠端閃絡(luò )性高阻故障波形；
★ 可以模擬中間對接頭和T型、X型接頭波形；

☆ 模擬故障波形數量5～40個
☆ 近端故障幾十米，遠端故障幾百米
☆ 低阻故障模擬器：0歐姆～百歐姆級
☆ 開路故障模擬器：G歐姆～無窮大
☆ 泄露高阻故障模擬器：k歐姆級~百M歐姆級
☆ 閃路高阻故障模擬器：幾kV～幾十kV

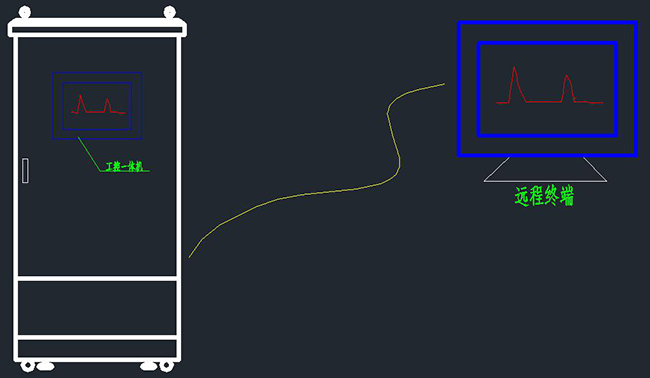

遠程終端接線示意圖

  后面板接線示意圖

各個行業培訓電力電纜檢測人員?？梢阅M電力電纜各種類型的所有故障如:開路、短路、高阻、低阻、閃絡(luò )性、泄漏性、接頭等等。

在模擬故障測試中XHGG510故障模擬器箱內除正常閃絡(luò )放電聲外如有異常響聲時應及時切斷高壓電源。放電后檢查連線,確認正常后再次進行操作。
