聲磁同步定點儀，配合高壓信號發生器使用，是一款便攜式、智能化的電力電纜故障精確定位設備，集聲磁時差定位技術、降噪技術、路徑輔助測試等技術于一體，提供多種測試模式和豐富多樣的提示信息，高效、精準、愉悅的完成電纜故障定位，是電力電纜故障應急搶修的必備良器。

1.采用聲磁同步定位技術，自動計算聲磁時間差，降低對聲音監測的依賴。

2.背景降噪功技術，有效濾除環境干擾噪聲，凸顯故障位置放電聲音。

3.結合傳統聲測法和先進的聲磁法，操作者根據使用習慣自由選擇。

4.聲信號和磁信號的增益值和觸發值手動調節，更加方便定點。

5.參數可調，選擇合適的濾波器參數，抑制環境噪音。

6.5寸觸摸高亮LCD，確保陽光下可視。

7.內置大容量鋰離子電池供電，配快速充電器。

8.小巧便攜，重量輕。

1. 聲磁同步定點功能

（1）聲音通道

a)帶寬

全通：100Hz~1500Hz。

低通：100Hz~400Hz。

高通：150Hz~1500Hz。

帶通：200Hz~600Hz。

b)信號最大增益：>=100dB。

c)定點精度：0.1m。

（2）磁場通道

a)信號最大增益：>=100db

2.聲磁同步背景降噪模式（BNR）。

3.聲音信號強度條形圖指示，聲音觸發門限可調

4.電磁信號強度條形圖指示，磁場觸發門限可調，具備磁場觸發提示功能。

5.聲磁時差法定位模式：波形顯示，聲磁時差最大80ms，可自動計算和手動分析；具備記錄上一次聲磁時間差。

6.電源：

a)電池：內置鋰離子電池組，電壓8.4V，容量2.4Ah

b)使用時間：連續使用時間>8小時；

c)充電器：輸入AC220V±10%，50Hz；標稱輸出8.4V， 1A

d)充電時間：<6小時。

7.顯示方式：5寸彩色液晶，854*480分辨率，帶觸摸功能。

8.使用環境溫度:-10℃－55℃，濕度5-90％RH，海拔<4500m。

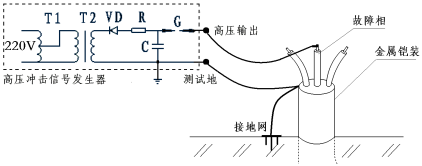

1. 相對鎧接法

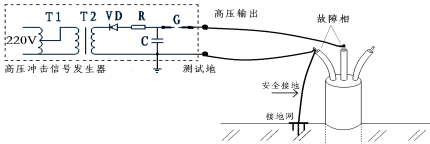

2.相間接法

1.盡量不要將傳感器置于電纜本體上進行定點，否則會(huì )在電纜任何位置都能聽到微弱的啪啪聲，此為大電流瞬間放電形成的電應力造成的震動，整條電纜上均存在，不能利用此信號進行定點。

有時電應力震動也能傳到地面。在遠離故障點時，如果非常仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會(huì )隨傳感器位置的不同而發生變化，此即為電應力震動，其與真正的故障放電聲差別很大，注意不要誤判。

2.當主機屏幕上顯示的電池水平很低，需要對其充電，在繼續使用一小段時間后，儀器將自動關機。

充電時，將充電器的輸出插頭插到儀器的充電插孔,充電器的電源插頭插市電220V插座，充電器的指示燈指示充電狀態，紅燈表示正在充電，綠燈表示充電完成。將放完電的電池充滿大約需要4小時，充不滿也可以使用，超過4小時也不會(huì )損壞電池。

請勿用有腐蝕性的溶劑擦拭液晶顯示器，如化學溶劑、酒精等。請使用溫水浸過、無纖維的半干清潔布擦拭，然后用超細纖維制成的干布輕擦。
