伴隨城網改造的展開，許多供電局、施工方、甚至設計單位碰到110kV及以上電壓等級的XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中、包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因為電纜埋設過深，或周?chē)闆r復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

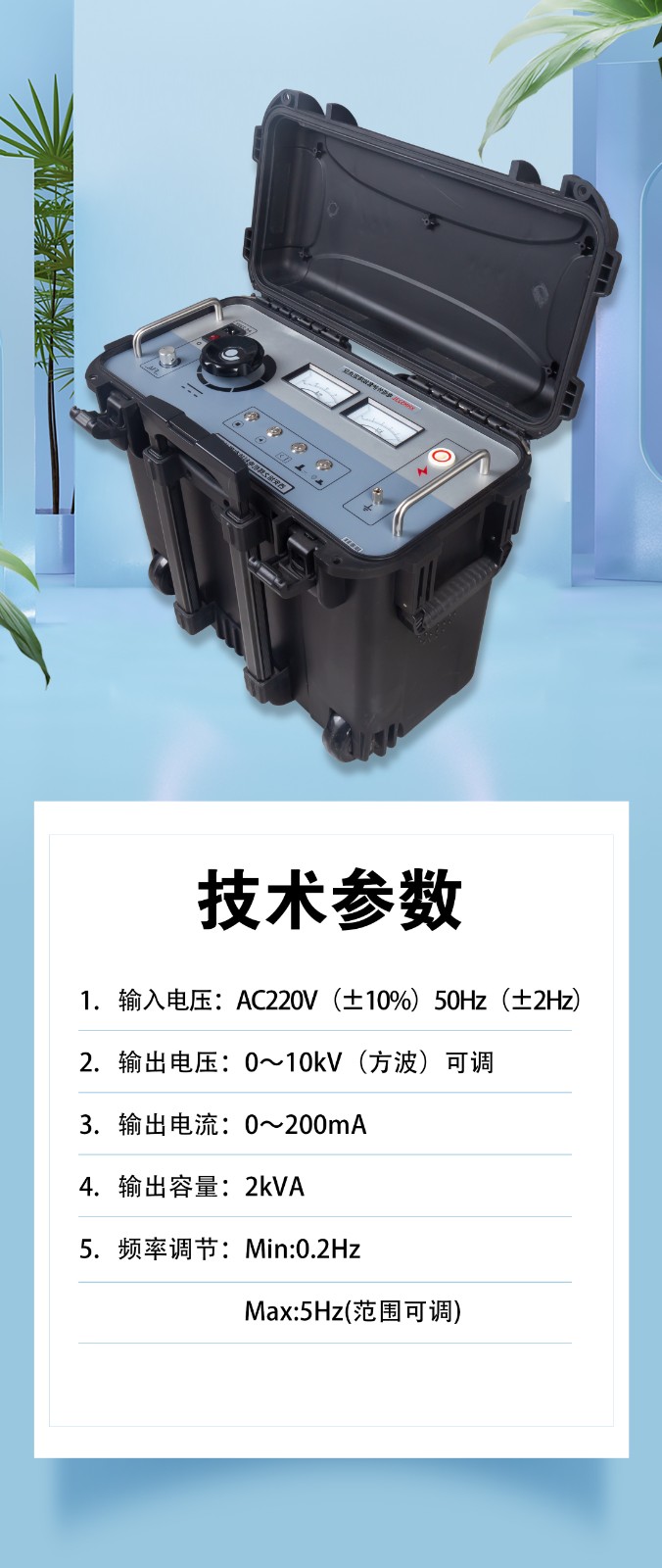

       高壓電纜外護套故障探測儀的輸出電壓為0-10kV,  為滿足交接標準GB50150-2016的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位?？焖贉蚀_查找10kV-500kV單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kV-10kV，1分鐘的直流耐壓實驗，是10kV-500kV單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。

     耐壓模式：

    （1）根據交接試驗或者預防性試驗標準，通過給被測電纜的金屬鎧裝或者金屬護套與大地之間施加直流電壓，確定外護套耐壓是否合格；

    （2）可通過直流耐壓方法將絕緣阻值較高的故障燒穿，降低絕緣電阻，便于使用高壓電橋法進行粗測或者使用跨步電壓法進行準確定位；

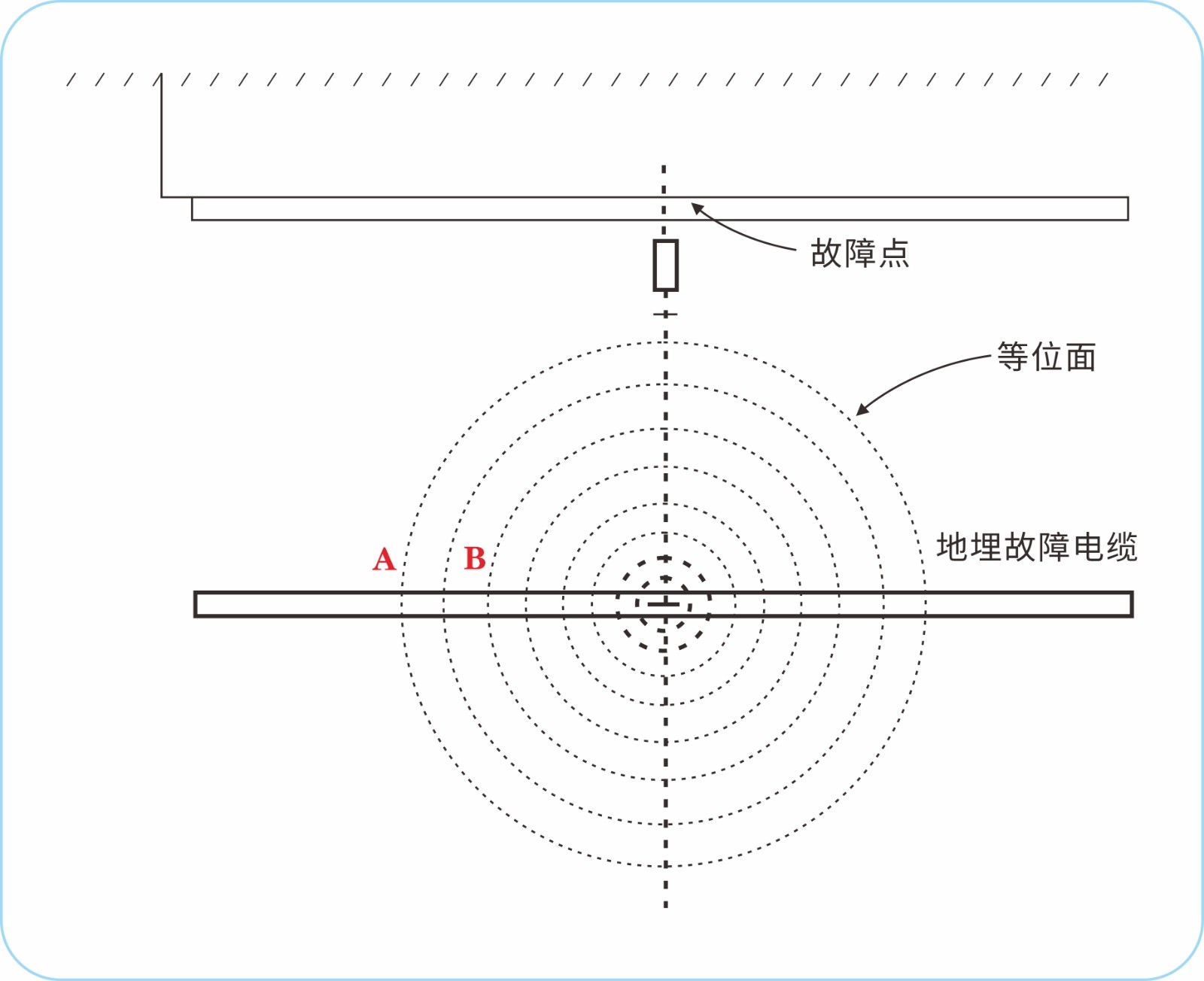

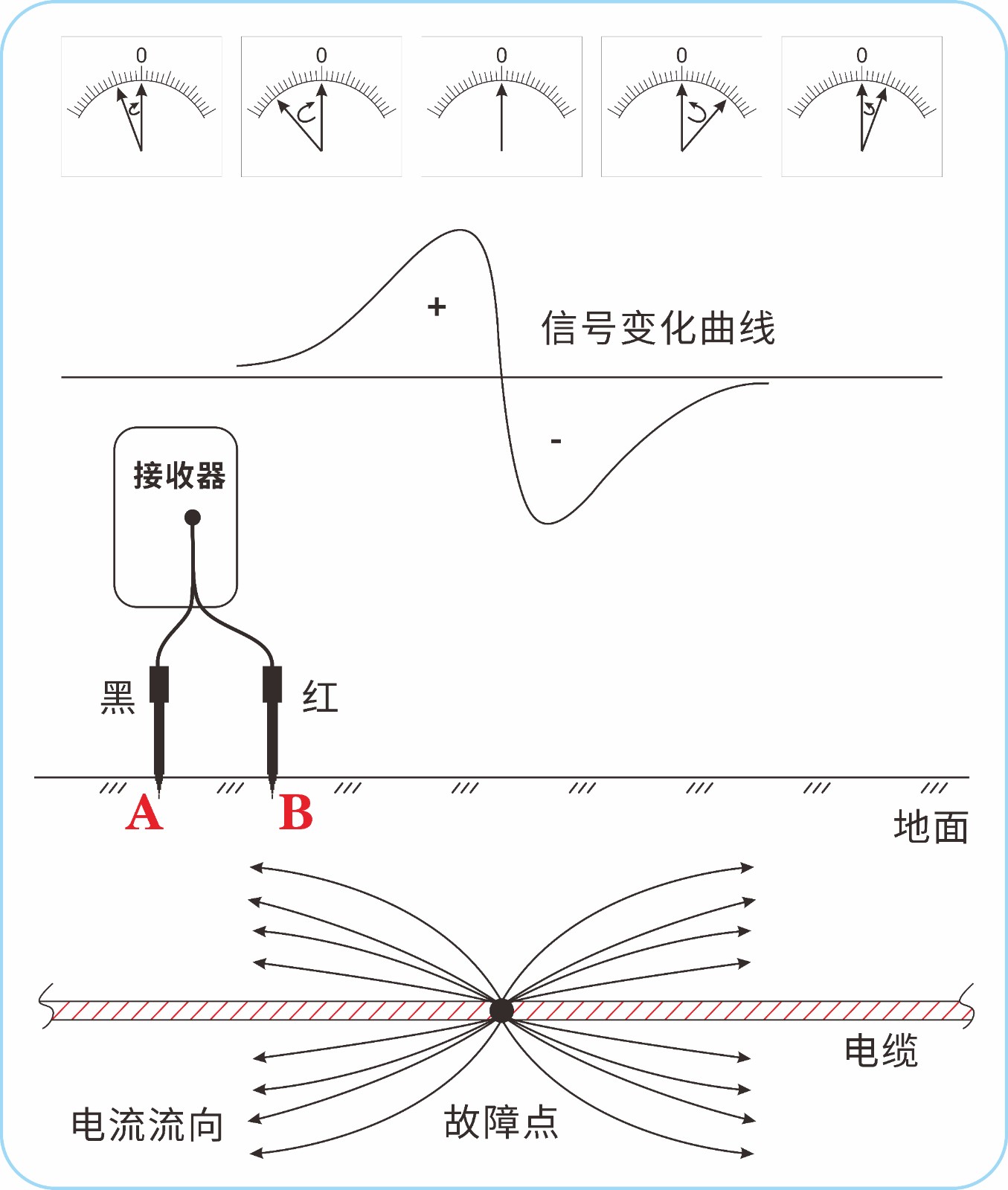

      跨步電壓法：如一地埋電纜發生接地故障，我們可以利用電位差法找出故障點。方法為在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周?chē)鷮?huì )形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。

      利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A(yíng)、B兩點中間時，電位差變?yōu)榱?。如果繼續移動越過故障點時，電位差極性將會(huì )反向，如此來回移動就可準確判斷出接地點。

      鉗形電流法： 當被測電纜隧道、橋架或者穿管敷設時，使用跨步電壓法可能無法準確定位。此時就需要采用鉗形電流法，即通過電流傳感器檢測電纜上流過的電流大小。在故障點之前，電纜上電流一直存在，當越過故障點之后電流減小或者消失?？衫眠@一特點，進行多次分段測試，縮小故障點的范圍，進而確定故障點位置。
