電動系測量機構的結構如圖所示。

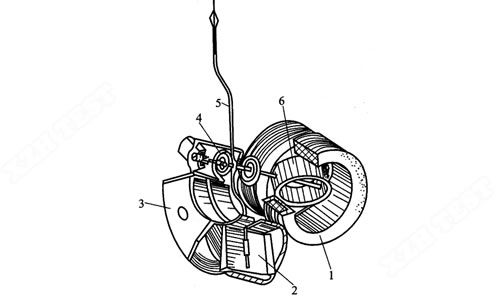

圖1 電動系測量機構的結構：1-固定線圈；2-空氣阻尼器葉片；3-空氣阻尼器外盒；4-游絲； 5-指針；6-可動線圈

       兩個電磁線圈，即固定線圈1（簡稱定圈）和可動線圈6（簡稱動圈），其中固定線圈1分為平行排列的兩個部分，使固定線圈的兩部分之間的電磁場均稱。動圈與傳動軸固定連接，一起放置在定圈的兩部分之間。游絲用來產生反作用力矩，同時作為動圈電流的引人、引出元器件，空氣阻尼器是用來產生阻尼力矩的。

       優點：①準確度高；②可交直流兩用；③能夠構成多種線路，測量多種參數。

       缺點：①易受外磁場影響；②儀表本身消耗功率大；③過載能力??；④電動系電壓表、電流表的標尺刻度不均勻。
